Автомобільний сканер ELM 327 mini Bluetooth адаптер для діагностики автомобілів (Вер. 1.5)

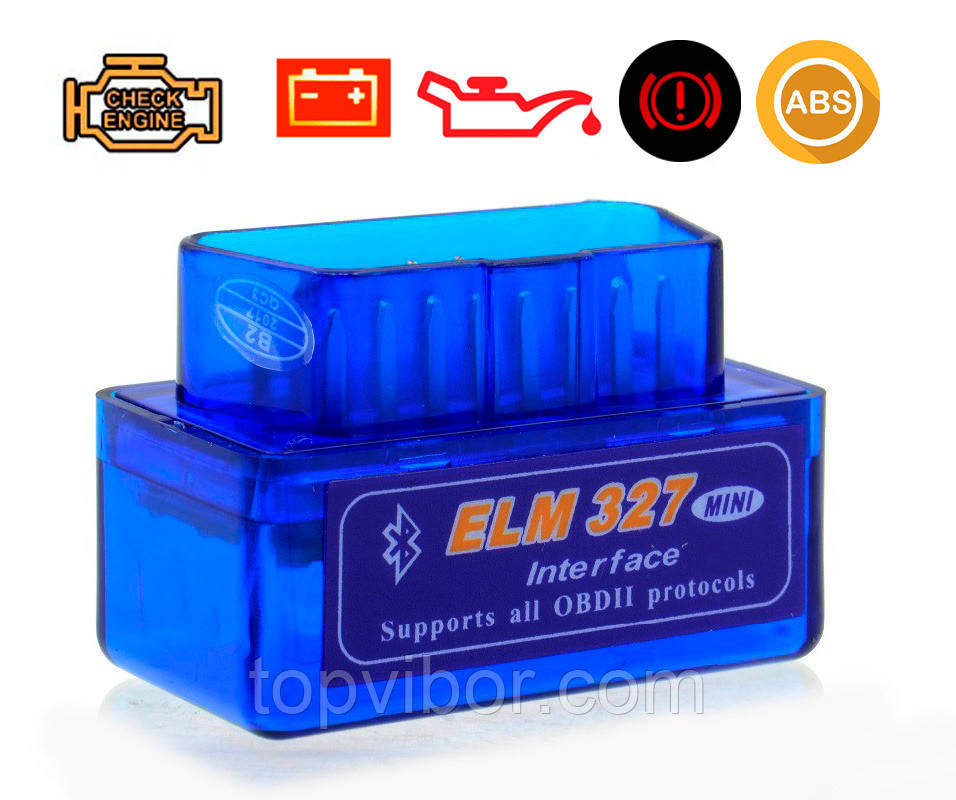

Автомобільний сканер ELM 327 mini Bluetooth (версія 1.5, чіп QBD1044)

Міні ELM327 Bluetooth - універсальний сканер для діагностики автомобілів, що працюють по протоколу OBD2. Даний адаптер – це програмно-апаратний комплекс, що складається з адаптера для підключення до діагностичного роз'єму OBD2 і програмного забезпечення. Його особливістю є те, що сканер працює за специфікацією Bluetooth. Це дозволяє проводити діагностику автомобіля не тільки за допомогою ПК, але і на планшеті або телефоні на базі Android і iOS.

Для комп'ютера:

1. Підключаємо сканер до автомобіля.
2. Встановлюємо ПО (наприклад, ScanMaster).
3. Відкриваємо програму ScanMaster, шукаємо піктограму вилки розетки та натискаємо на ньому. У відкритому вікні шукаємо вкладку «Communication». У рядку «Interface type» вибираємо «Bluetоoth», потім з'явився вікні натискаємо «Search Devices». Програма знайде невідомий пристрій, виберіть його і натисніть «ОК». Потім з'явиться вікно для введення коду підтвердження. Код – 1234 (іноді 0000 або 6789). Потім потрібно перейти у вкладку «Protocol» і вибрати пункт «0 – Automatic». Натискаємо «ОК» і в самій програмі натискаємо «Connect». Пристрій готовий до використання і можна приступати до діагностування.

Для телефонів / планшетів:

1. Встановити додаток (inCarDoc - OBD2 ELM327 Сканер) відсканувавши QR код, який йде з товаром;
2. Включаємо Bluetooth.
3. Тиснемо кнопку "Пошук пристроїв"
4. Натискаємо на знайдений адаптер. Варіанти назв: ELM327 Bluetooth — OBD-II, avto diag, CHX.
5. Коди сполучення: 1234, 0000 або 6789
6. Якщо код підійшов і все добре, побачимо напис "Пов'язане, але не підключено". На цьому налаштування Bluetooth закінчена.
7. Запускаємо раніше встановлену програму діагностування.

Характеристики:

• модель: Міні ELM327 OBD2 Bluetooth;
• чіп: QBD1044;
• підтримувані протоколи: ISO 9141, KWP2000, SAE J1850, CAN-шина;
• радіус дії: приблизно 10 м;
• передача даних: по Bluetooth;
• габарити адаптера: 42 х 32 х 25 мм

Функціональність:

• Обороти двигуна
• Розрахункове значення навантаження
• Температури охолоджуючої рідини
• Стан паливної системи
• Швидкість автомобіля
• Тиск впускного колектора
• Температури впускного повітря
• Витрата повітря
• Абсолютне положення дросельної заслінки
• Напруга датчика кисню
• Паливна система та ін.

Комплектація:

• Сканер;
• Диск з програмним забезпеченням.
