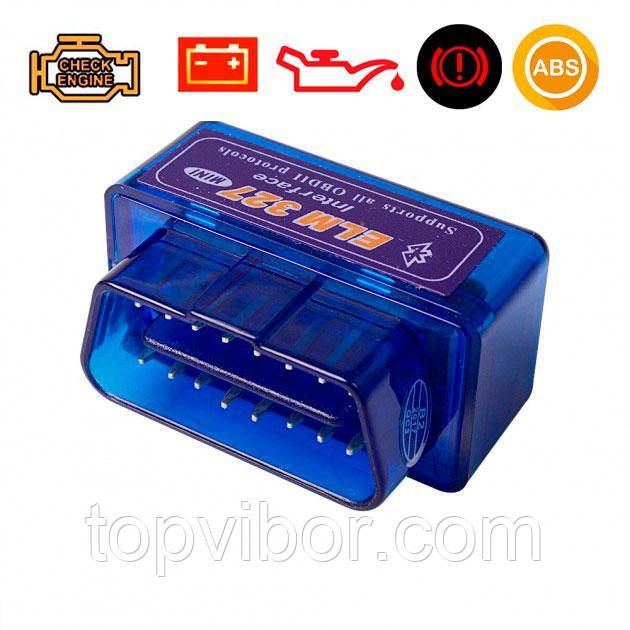

Автомобільний сканер ELM 327 mini Bluetooth (версія 2.1, чіп YC1021)
Міні ELM327 Bluetooth - універсальний сканер для діагностики автомобілів, що працюють по протоколу OBD2. Даний адаптер – це програмно-апаратний комплекс, що складається з адаптера для підключення до діагностичного роз'єму OBD2 і програмного забезпечення. Його особливістю є те, що сканер працює за специфікацією Bluetooth. Це дозволяє проводити діагностику автомобіля не тільки за допомогою ПК, але і на планшеті або телефоні на базі Android і iOS.
Для комп'ютера:
- Підключаємо сканер до автомобіля.
- Встановлюємо ПО (наприклад, ScanMaster).
- Відкриваємо програму ScanMaster, шукаємо піктограму вилки розетки та натискаємо на ньому. У відкритому вікні шукаємо вкладку «Communication». У рядку «Interface type» вибираємо «Bluetоoth», потім з'явився вікні натискаємо «Search Devices». Програма знайде невідомий пристрій, виберіть його і натисніть «ОК». Потім з'явиться вікно для введення коду підтвердження. Код – 1234 (іноді 0000 або 6789). Потім потрібно перейти у вкладку «Protocol» і вибрати пункт «0 – Automatic». Натискаємо «ОК» і в самій програмі натискаємо «Connect». Пристрій готовий до використання і можна приступати до діагностування.
Для телефонів / планшетів:
- Працює тільки з Android та Windows (iOS не підтримує);
- Встановити додаток (inCarDoc - OBD2 ELM327 Сканер) відсканувавши QR код, який йде з товаром;
- Включаємо Bluetooth.
- Тиснемо кнопку "Пошук пристроїв"
- Натискаємо на знайдений адаптер. Варіанти назв: ELM327 Bluetooth — OBD-II, avto diag, CHX.
- Коди сполучення: 1234, 0000 або 6789
- Якщо код підійшов і все добре, побачимо напис "Пов'язане, але не підключено". На цьому налаштування Bluetooth закінчена.
- Запускаємо раніше встановлену програму діагностування.
Характеристики:
- Модель: Міні ELM327 OBD2 Bluetooth;
- Чіп: YC1021;
- Підтримувані протоколи: ISO 9141, KWP2000, SAE J1850, CAN-шина;
- Радіус дії: приблизно 10 м;
- Передача даних: по Bluetooth;
- Габарити адаптера: 42 х 32 х 25 мм
Функціональність:
- Обороти двигуна
- Розрахункове значення навантаження
- Температури охолоджуючої рідини
- Стан паливної системи
- Швидкість автомобіля
- Тиск впускного колектора
- Температури впускного повітря
- Витрата повітря
- Абсолютне положення дросельної заслінки
- Напруга датчика кисню
- Паливна система та ін.
Комплектація:
- Сканер;
- Диск з програмним забезпеченням.
